انواع پمپ و الکتروپمپ


پُمپ یا تُلُمبه (به انگلیسی: Pump) وسیله‌ای است که به روش مکانیکی، مایعات را جابجا می‌کند.

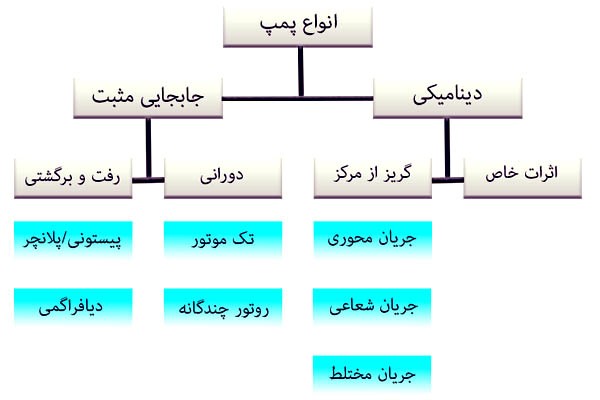

پمپ‌ها بر اساس مکانیسم جابجایی سیالات به سه گروه عمده تقسیم می‌شوند: بالابر مستقیم (Direct Lift)، جابجایی (Displacement) و گرانشی
پمپ یا تلمبه وسیله‌ای مکانیکی برای انتقال مایعات است.
که با افزایش فشار جریان آن، امکان جابجایی را به ارتفاعی بالاتر (با افزایش هد) یا پایین دست (حوضچه یا مخزن) فراهم می‌آورد.
پمپ کاربردهای فراوانی در صنعت و حتی در وسایل نقلیه دارد.
مانند پمپ بنزین یا پمپ آب خودرو تا پمپ‌های بزرگ برای پر کردن حوضچه‌های تعمیر کشتی و پمپ کشاورزی ، پمپ خانگی و...

پمپ های جابجایی مثبت

این پمپ ها نسبت به پمپ های جنبشی حجم کمتری از سیال را در فشار بالا منتقل می کنند. این پمپ ها به دو دسته رفت و برگشتی و دورانی تقسیم می شوند.

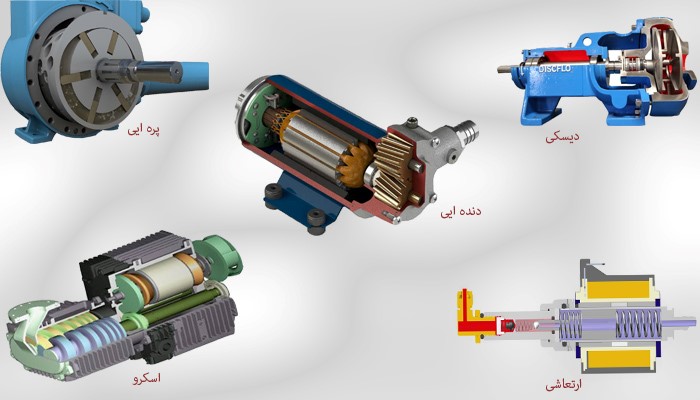

  • پمپ های رفت و برگشتی : که عبارتند از پمپ پیستونی - پمپ پلانچری - پمپ دیافراگمی - پمپ های دورانی - پمپ نده ای - پمپ لوبیایی - پمپ پیچی - پمپ پره ای - پمپ بادامکی

درباره پمپ پیستونی : این پمپ ها از سیلندری تشکیل شده که پیستون در درون آن عقب جلو می رود و مکش و رانش را به وسیله باز و بسته شدن سوپاپ های تعبیه شده انجام می دهد. از این پمپ ها در جاهای که نیاز به جابجایی سیالی با حجم کم و فشار بالا باشد استفاده می شود.

درباره پمپ دیافراگمی : عملکردی مانند پمپ های پیستونی دارند با این تفاوت که به جای پیستون از یک دیافراگم قابل انعطاف که حرکاتی منظم دارد استفاده می شود. و مزیت آنها نسبت به پمپ های پیستونی نیاز نداشتن به پکینگ است. مقدار خروجی متناوب دارند و می تواند مایعات ، گازها یا ترکیبی از هر دو همچنین مواد شیمیایی خورنده را پمپ کند.

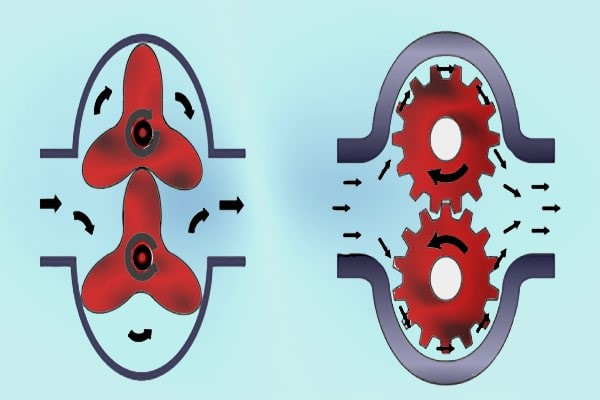

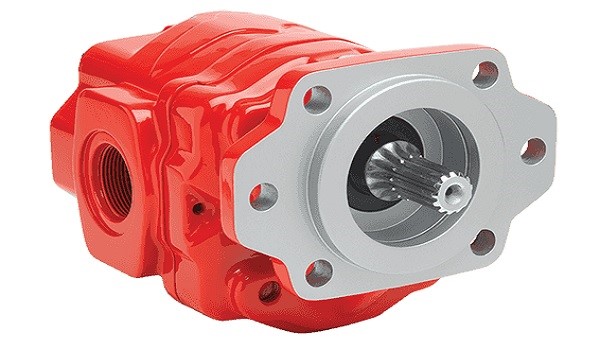

درباره پمپ دنده ای : چرخش دنده ها داخل پمپ که در ابتدا با هم درگیر نیستند و ایجاد خلاء موقتی سیال را به داخل پمپ کشیده سپس سیال به قسمت مابین محفظه و دنده ها حرکت می کند و به محض درگیر شده دنده ها با هم فشار بالایی ایجاد می شود که سیال را به سمت مسیر خورجی می راند. به علت اینکه پمپ ها قابلیت قفل کردن دارند برای پمپاژ مایعات دارای ذرات جامد مناسب نمی باشند

درباره پمپ لوبیایی : شباهت ظاهری زیادی به پمپ دنده ای دارد. با این تفاوت که این پمپ ها روتورهایی دارند که به جای دنده ها با دو یا سه یا چهار لب جایگزین شده اند. این پمپ ها برای استفاده بلند مدت مناسب نیستند

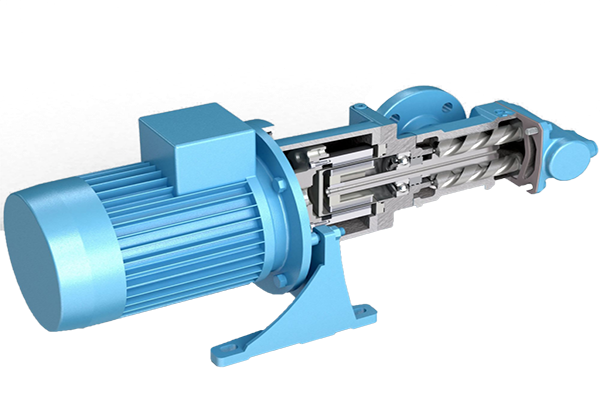

درباره پمپ پیچی : یک روتور مارپیچ در یک محفظه ثابت می چرخد این محفظه به شکلی است که به هنگام دوران پیچ و حرکت سیال به سمت تخیله، حفره ای در آن بوجود می آید. شکل گیری این حفره باعث ایجاد یک خلاء موقتی می شود که این خلاء سیال را به درون پمپ می کشد. و به هنگام تخلیه پمپ حفره بسته می شود.

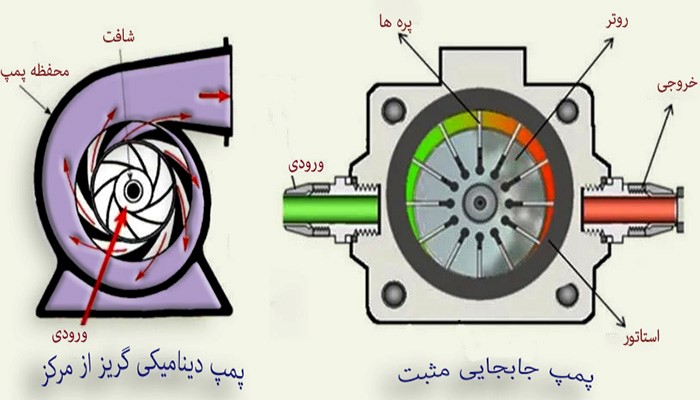

درباره پمپ پره ای : روتور این پمپ به صورت لنگ جا گرفته است. پره های مستطیل شکل در فواصل منظم و ثابتی نسبت به یکدیگر حول سطح منحنی روتور قرار گرفته اند. تمام پره ها در درون یک شکاف قرار دارند طوری که می توانند آزادانه در این شکاف حرکت کنند. نیروی گریز از مرکز که حاصل از دوران شفت است پره ها را برای تشکیل یک سیل در برابر محفظه ی پمپ به بیرون پرتاب می کند. با چرخش روتور خلاء موقتی که در قسمت مکش پمپ ایجاد شده است سیال را به درون پمپ می کشد.





  • پمپ های جنبشی :



در این پمپ ها به سیال سرعت داده می شود و بعدا مقدار قابل توجهی از این هد سرعت به هد فشار تبدیل می شود. پمپ های جنبشی به دو دسته تقسیم می شود

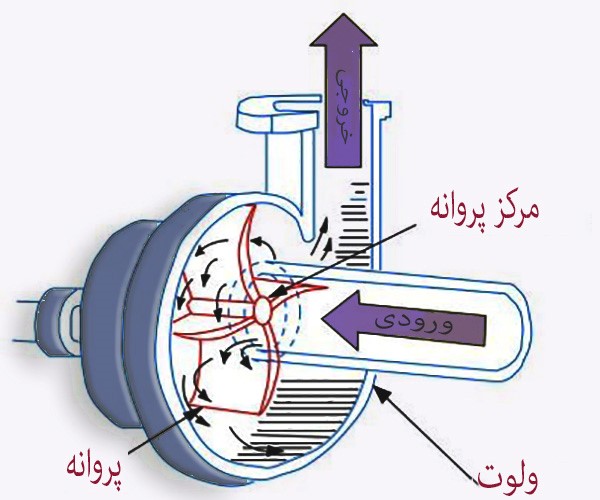

گریز از مرکز (Centrifugal) :
یک پمپ گریز از مرکز بر اساس تبدیل انرژی جنبشی یک سیال جاری به فشار ایستا کار می‌کند. این نحوه عمل بوسیله قانون برنولی توصیف می‌شود. قاعده عملکرد پمپ گریز از مرکز را می‌توان با ملاحظه تاثیر تکان دادن یک سطل آب بر روی یک مسیر دایره‌ای شکل توسط یک طناب، نشان داد. نیرویی که آب را به کف سطل فشار می‌دهد، نیروی گریز از مرکز است. اگر یک سوراخ در کف سطل تعبیه شود، آب از طریق این سوراخ جریان می‌یابد. از این گذشته اگر یک لوله ورودی در بالای سطل تعبیه شود، جریان آب به بیرون سوراخ منجر به تولید یک خلاء موضعی در داخل سطل خواهد شد. این خلاء آب را از یک منبع در سمت دیگر لوله ورودی به داخل سطل خواهد کشید. بدین روش یک جریان پیوسته از منبع و به بیرون سطل بوجود می‌آید.



پمپ های سانتریفیوژی جریان محور (axial flow centrifugal pump) :
در پمپ های سانتریفیوژی جریان محور، روتور یک ملخ است در این سیال به صورت موازی در راستای محور جریان می یاید. پره های پخش کننده در بخش تخلیه پمپ واقع شده اند و کار آنها حذف سرعت دورانی سیال است که بوسیله ی ملخ ایجاد شده است برای پمپ کردن گاز ها می توان از کمپروسورهای جریان محوری استفاده کرد.



خصوصیات پمپ های سانتریفیوژ
· جریان تخلیه مایع در آنها آرام و یکنواخت است
· متنوع بودن این پمپ ها با خصوصیات فراوان و گوناگون
· رضایت بخش بودن راندمان
· مناسب برای کار کردن با موتورهای الکتریکی و موتورهای احتراقی
· پایین بودن هزینه نگهداری
· دامنه کاربرد آنها در پروژه های کشاورزی و صنعتی و آبرسانی فوق العاده بالاست زیرا از نظر دبی و ارتفاع تولیدی وسعت زیادی را پوشش می دهند.



پمپ های جانبی :
که توربین یا پمپ های جانبی نیز نامیده می شوند در این پمپ ها پروانه پرده هایی در هر دو سوی لبه هایش دارد که به صورت حلقوی در درون پمپ می چرخد. در این پمپ ها سیال آزادانه از نوک پروانه تخلیه نمی شود بلکه دوباره به چرخه و جریان می افتد و این چرخه ی دوباره یا زایش مجدد سیال باعث افزایش هد می شود.



  • پمپ های الکترومغناطیسی :
    این پمپ ها فقط قادرند سیالاتی را که رسانایی الکتریکی مناسبی هستند پمپ کنند در این پمپ ها لوله ای که سیال را حمل می کند در میدان مغناطیسی واقع شده است و یک جریان الکتریکی در جهتی که سیال جریان دارد به داخل سیال وارد می شود و از آن عبور می کند

محفظه آب بندی پمپ، اورینگ پمپ، سیل پمپ،کاسه نمد پمپ، گلندها پمپ،پکینگ پمپ

محفظه آب بندی : این محفظه شامل آب بندها و اجزاء مربوطه است و برای رسیدن به بازدهی مناسب در قطعات هیدرولیک وجودآب بندی کامل و مناسب ضروری است.
آب بندی بین قطعات در هیدولیک بوسیله آب بندها انجام میشود.
آب بندها براساس استفاده به دو نوع کلی ثابت و متحرک تقسیم میشوند
آب بند ثابت: به صورت واشر بین قطعات غیر متحرک به کار میرود.
آب بند متحرک: برای آب بندی قطعات متحرک بکار می رود و برطبق شکل انتخاب میگردد.



انواع آب بندها :
·اورینگها : معمولی ترین آب بند مورداستفاده درماشین آلات می باشد.اورینگ ها به عنوان سیل ثابت و متحرک استفاده میشوند وجنس آنها معمولا از ترکیبات لاستیک های مصنوعی می باشند.
موارداستفاده اورینگ برای آب بندی پیستون درسیلندر و شیرهای هیدرولیکی محل اتصال شلنگ ها و پمپ ها استفاده میشود.

  • آب بندهای v شکل و u شکل : v پک ها و u پک ها از سیل های متحرکی هستند که برای آب بندی پیستون و شافت پمپ ها استفاده میشوند. جنس آنها معمولا از چرم یا لاستیک طبیعی و مصنوعی یا پلاستیک می باشد.
    طرز نصبشان طوری است که فشارسیال لبه آب بند را به دیواره بچسباند و آب بندی را بهتر و کامل تر کند.
    برای آب بندی قطعات پمپ بایستی حداقل یک بسته از این نوع آب بند را بکار برد و چند آب بند را همراه هم در یک شیار قرار داد.





سیل های فلنجی و گردگیرها :

گردگیرها سیل های متحرکی از جنس چرم یا لاستیک مصنوعی یا پلاستیک بوده که معمولا در پیستون ها بکار میروند.
عمل آب بندی بوسیله بازشدن لبه آنها و چسبیدن به سطح قطعه انجام میشود.

آب بندهای فلزی : از نظرشکل و ساختمان مانند رینگ های پیستون موتور بوده و ممکن است که فلزی یا غیرفلزی باشند.
جنس آنها عموما از فولاد بوده و دارای نشتی زیاد میباشند،مگر اینکه خیلی دقیق و فیت نصب شوند.
سیل های فلزی به دو صورت بازشونده (پیستونی) وجمع شونده (شفت جک) وجود دارند و در جاهایی بکار میروند که میزان حرارت بسیار بالا است.
این آب بندها به دلیل نشتی زیاد با کاسه نمد و کانال تخلیه به مخزن در سیستم بکار میروند.



  • واشر کمپرسی : این واشرها فقط برای کاربرد ثابت مثل کوپلینگ، لوله ها ، پوسته پمپ و امثال آنها با پرکردن قسمت های ناصاف آب بندی را انجام میدهد و ممکن است فلزی یا غیر فلزی باشند.



کاسه نمدها : در جاهایی که شافت ازپوسته خارج می شود کاسه نمدها نصب میشوند.
اگرفشار اتمسفر از فشار کاسه نمد بالاتر باشد از عبور هوا به داخل و اگر فشار پشت کاسه نمد بالاترازفشار جو باشد از نشت سیال یا بخار به بیرون جلوگیری می کند.
بهترین نوع قابل استفاده برای پمپ یک رینگ فانوسی است که بداخل آن آب تزریق می شود.
این تزریق آب یا از خروجی خود پمپ تامین میشود یا اگر سیال پمپ غیر آب باشد از یک منبع مستقل آب را لوله کشی می کنند.
اگر مایع آب بندی کننده دارای ذرات جامدی باشد که به غلاف های کاسه نمد آسیب برساند بهتر است که سر راه آن قرار گیرد

برخی مصارفی که پمپ های عمومی ممکن است داشته باشند عبارتند از :
· پمپ های فرایندهای شیمیایی و نفتی
· پمپ های نیروگاه های الکتریکی و اتمی
· پمپ های برجک های خنک کننده و فاضلابهای صنعتی و خانگی
· پمپ های صنایع کاغذ و مقواسازی
· پمپ های دوغابی
· پمپ های سرعت بالا
